簡介

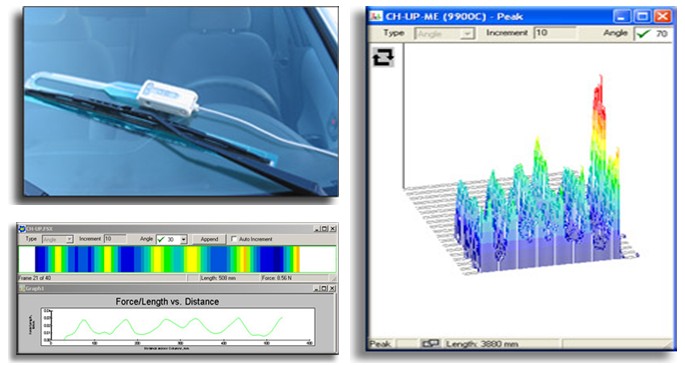

Wiper可以在多種不同的環境條件下，為您量測雨刷刮片作用于玻璃上的力量分布圖形。這套系統可用于研究和開發雨刷、刮片等產品，讓雨刷達到更好的效果。Wiper系統包括了USB數據擷取器、操作軟件、平衡/校正裝置(Model #PB5D)以及Tekscan具的薄型(0.004 in/0.1 mm)可彎曲感測片，可量測行駛間的動態壓力分布圖形，而量測的結果，則取決于汽車行駛的速度、風速，以及雨刷擺動位置等不同的條件。
設計一個真正能夠有效清潔玻璃的雨刷是很不容易的，有許多的限制，如雨刷不同的長度、硬度、不均勻的壓力、玻璃彎曲的弧度、復雜的機械驅動結構，以及各種不同的風壓條件等，造成了在材料選擇和動力設計上許多具挑戰性的問題，Wiper系統能夠量測整個雨刷的壓力分布，提供您重要的觀查力，讓您了解如何改進設計，并克服上面這些復雜的問題。
應用
- 雨刷設計 - 此系統即為針對此應用而設計
關鍵特色
- 動態紀錄和倒帶觀測
- 具繪圖、分析能力
- 實時觀測
- 可彎曲的薄膜感測片
- 感測片延著長度方向，包含了近百個獨立感測點
- 感測片耐久且可重復使用
|
- 簡易USB接口連結
- 可攜式
- 靈敏度高
- 系統最佳化應用
- 專業的工程師團隊支持
|
適用單位
研究&開發實驗室, 設計&測試部門
適用產業
雨刷&汽車業
軟體特色
- 動態力量數據擷取
- 雨刷刮片角度顯示
- 實時2-D、3-D壓力影像紀錄、觀測
- 支持影像倒帶操作(錄像)
- 觀測數據逐格顯示
- ASCII檔案輸出
- 量測影像顯示支持單元格或多格動畫播放
- 獨立分析特定范圍
- 同時觀察&比對多重量測成果
- 以及更多…
感測片介紹
感測片型號 |
9901 |
9920 |
感測點數 |
96 |
128 |
空間分辨率 |
4.0sensels/linear in
(1.57sensels/linear cm) |
4.0 sensels/linear in
(1.57 sensels/linear cm) |
感測面積 |
24 in x 0.4 in
(610 mm x 11 mm) |
32 in x 0.81 in
(813 mm x 20.5 mm) |
技術 |
壓阻式 |
校正 |
利用力量控制裝置，進行實地量測校正 |
取樣頻率 |
8 Hz |
壓力范圍 |
0-10 psi |
厚度 |
0.004 in (0.1mm) |
可選購之附加模塊
Wireless Capabil
“無線操作模塊” 能夠?yàn)槟膫鞲衅骱陀?jì)算機提供一個無線連接裝置，讓您在擷取數據的操作上，能夠更有彈性。
